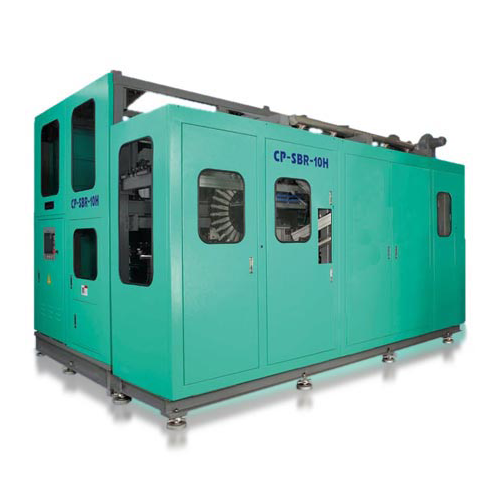

Máquina de moldeo por soplado rotatoria PET - CP-SBR-10, CP-SBR-10H, CP-SBR-SS14

Clasificación: PET Stretch Blow Máquina de moldeo

LIEN CHINY ENTERPRISE CO., LTD.

LIEN CHINY ENTERPRISE CO., LTD.
Teléfono: 886-4-22611341
Fax: 886-4-22612962
Persona de contacto: Jhang Miss
1.Utilización de lubricación central automática.
2. Diseño de espacio compacto para comodidad de conversión, reparación y mantenimiento de moldes.
Paso de transferencia minimizado para aumentar la eficiencia de la calefacción y ahorrar energía.
4.Swift diseño de intercambio para preformas mandriles.
5. Flujo de aire optimizado en el horno para un proceso de calentamiento estable.
6. Fácil de ajustar, intercambiar y acceder al horno de calefacción; Protección para hilo de preforma contra calentamiento.
7. Empuñadura giratoria del robot con guía lineal para acceso directo, movimiento rápido; reduciendo el tiempo de ajuste y mantenimiento.
8. Inspector electrónico para expulsar botellas y preformas defectuosas.
9. Rueda de soplado controlada por leva rápida, segura y precisa para proporcionar las mejores botellas.
10. Control preciso de la técnica de soplado para producir una botella menos pesada.
11. diseño inteligente para la conversión rápida de molde de soplado.
12. A través del análisis de elementos finitos para optimizar el diseño modular para reducir el desgaste de la máquina y la inercia de movimiento.
13. Operadora a través del panel táctil; programa protegido por bloqueo de código.
ModeloUNIDADCP-SBR-10CP-SBR-10HP-SBR-SS14
Moldura
Estiramientomm350350270
Golpe inferiormm505030
Cantidad de moldescavidades101014
Paso de cadena del ejemm505038
Envase
Max. capacidadltr0.2-2.25
(3 cuadrados *)
20.6
Cuello de diámetro internomm19 ~ 4319 ~ 4319 ~ 28
Altura del cuellomm7 ~ 307 ~ 307 ~ 25
Diametro del anillo de soportemm18 ~ 48,518 ~ 48,518 ~ 32
Altura de la preformamm50-15050-15050-150
Max. diámetromm50-115
(130 cuadrados)
100
(115 Cuadrado))
68
(75 cuadrados)
Max. alturamm350350270
※※
Salida teóricaBPH140001000019600
Eléctrico
Cantidad de hornosunidades11119
Cantidad de lámparaspiezas999954
Capacidad instaladakW280280162.5
Poder de calefacciónkW264264148.5
Fuente de alimentación-400 V + 6% -10%
50 / 60Hz
400 V + 6% -10%
50 / 60Hz
400 V + 6% -10%
50 / 60Hz
Consumo de energía (1.5L)Kwh727260 (0.6L)
Sistema de aire
Presión de trabajo (1.5L)kg / cm2777
Consumo de aireNuevo Méjico3/marido154154180 (0.6L)
Presión de soplado (1.5L)kg / cm2404040
Consumo de aireNuevo Méjico3/marido8101500 *** 690 (0.6L)
Enfriador de agua
Presión operacionalkg / cm25 ~ 6-5 ~ 6
TemperaturaDO10 ~ 12-10 ~ 12
Consumidorkcal / hora14000-101600
Tasa de flujoL / min175-196
Controlador de temperatura
Presión operacionalkg / cm2-3 ~ 4-
TemperaturaDO-130 ~ 140-
Consumidorkcal / hora-***-
Tasa de flujoL / min-***-
Agua de refrigeración
Presión operacionalkg / cm25 ~ 65 ~ 65 ~ 6
TemperaturaDO252525
Consumidorkcal / hora234000234000262000
Tasa de flujoL / min780780870
Máquina
Tamaño (LxWxH)METRO4 * 3.2 * 3.54 * 3.2 * 3.54 * 3.2 * 3.5
PesoTonelada121212
Debido a la mejora constante, los datos anteriores son solo de referencia.
El resultado teórico se basa en 600c.c. botella; la producción real depende del volumen de la botella y las condiciones de golpe.
* Botella cuadrada
** El consumo de aire se mide con soplado de 500 c.c. llenado en caliente botella redonda.
& nbsp; & nbsp; El consumo real depende de la temperatura de llenado, el peso de la botella, etc.
*** Las especificaciones reales serán ciertas según la temperatura de llenado de la botella.
