Máquinas de moldeo por inyección horizontales frente a verticales: ¿Qué orientación de las abrazaderas es la más adecuada para su línea de producción?

La inyectora de plástico es uno de los equipos más versátiles de la industria del plástico, pero no todas las máquinas de moldeo por inyección se construyen de la misma manera. Si entras en dos plantas distintas, en una podrías ver una prensa del largo de un autobús fabricando parachoques de automóvil, y justo al lado, una máquina compacta, apenas más grande que un archivador, produciendo conectores con terminales metálicos ya moldeados en su interior. Ambas son máquinas de inyección. La diferencia entre ellas se reduce a una sola decisión de diseño: la orientación de la unidad de cierre y de la unidad de inyección.

Esa única elección — horizontal o vertical — determina qué puede producir la máquina, cómo gestiona la automatización y cuánto espacio de planta ocupa. Elegir mal y el fabricante termina peleando contra la gravedad, contra el tiempo de ciclo, o contra ambos. Esta guía desglosa qué separa realmente al moldeo horizontal del vertical, en qué gana cada uno, y qué fabricantes lideran cada categoría.

La diferencia clave: orientación del cierre y gravedad

Una máquina de inyección horizontal abre y cierra el molde de lado a lado, en paralelo al suelo, con la unidad de inyección alimentando material a lo largo de ese mismo eje horizontal. Es la máquina que la mayoría imagina al oír "moldeo por inyección": el caballo de batalla de uso general de la industria.

Una máquina de inyección vertical invierte esa orientación. El cierre abre y cierra hacia arriba y hacia abajo, y la unidad de inyección suele situarse en la parte superior, inyectando hacia abajo dentro de un molde cuya línea de partición es horizontal.

Esa diferencia suena estética. No lo es. En una máquina horizontal, la gravedad actúa en contra de la mitad móvil del molde, lo cual no supone un problema en producción de gran tonelaje y alto volumen, pero complica sostener cualquier otra cosa —como un inserto metálico— en su sitio durante la inyección. En una máquina vertical, la mitad inferior del molde queda mirando hacia arriba. Un terminal metálico, un conector eléctrico o un componente previamente colocado simplemente se apoya plano en la cavidad mientras la mitad superior cierra sobre él. La gravedad hace el trabajo de sujeción gratis.

Esa es toda la lógica detrás de por qué las máquinas verticales dominan el moldeo con insertos y el sobremoldeo, y por qué las horizontales dominan todo lo demás. Una vez que se entiende la orientación del cierre y lo que la gravedad hace con la pieza dentro de él, cualquier otra diferencia en la ficha técnica —rango de tonelaje, huella en planta, estilo de automatización— se deriva de esa lógica.

Dónde ganan las máquinas horizontales

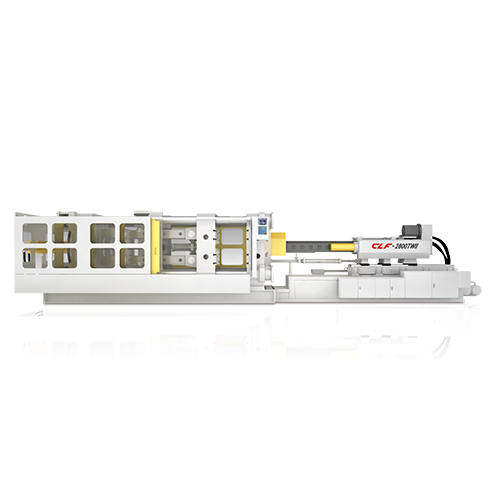

Fotografía de ejemplo de una máquina de inyección horizontal (Chuan Lih Fa - CLF)

Las máquinas horizontales son la opción por defecto por una razón: en cuanto la pieza cae del molde, la gravedad la arrastra directamente hacia abajo y hacia fuera, lo que facilita la automatización completa con robots de extracción y líneas de transporte. Por eso las prensas horizontales dominan la producción de alto volumen: parachoques y salpicaderos de automóvil, carcasas de electrodomésticos, envases, tapas y cierres, preformas PET, y cualquier producto donde la prioridad sea fabricar grandes volúmenes con la máxima eficiencia.

Las máquinas horizontales también tienen el rango de tonelaje más amplio de la industria, desde prensas compactas de 50 toneladas hasta gigantes de doble placa que superan las 4.000 toneladas, razón por la cual manejan desde componentes pequeños de precisión hasta parachoques de coche y palés industriales sobre la misma arquitectura básica.

Dónde ganan las máquinas verticales

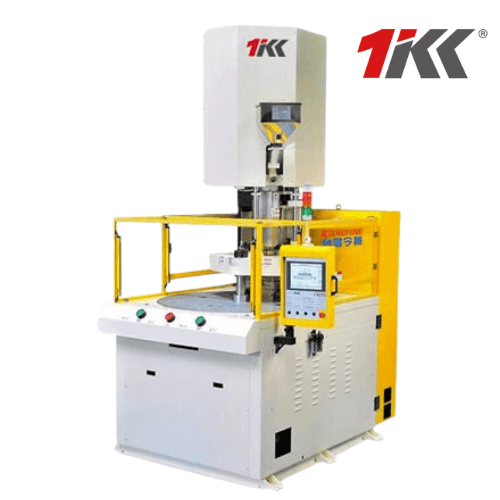

Fotografía de ejemplo de una máquina de inyección vertical (Taiwan Kinki - TKC)

Las máquinas verticales son la herramienta del especialista, y su especialidad es el moldeo con insertos y el sobremoldeo. Como la mitad inferior del molde mira hacia arriba, un operario o un robot puede colocar un terminal metálico, un cable o un componente premoldeado plano en la cavidad y dejar que la gravedad lo sujete mientras la máquina cierra. Intenta eso en una máquina horizontal y el inserto debe sujetarse en vertical contra la gravedad; posible, pero ni de lejos tan limpio.

Por eso las prensas verticales aparecen en todo lugar donde el moldeo con insertos importa: conectores eléctricos y sobremoldeo de cables, sensores de automóvil, componentes de dispositivos médicos, y piezas multimaterial o multicolor fabricadas sobre mesas rotativas o de lanzadera que permiten a un operario cargar insertos en una estación mientras el moldeo ocurre en otra. Las máquinas verticales también son la opción estándar para piezas de caucho de silicona líquida (LSR) y silicona sólida, encapsulado de baja presión para electrónica, y líneas de producción compactas donde el espacio en planta es limitado: una prensa vertical pequeña puede costar una fracción de una máquina horizontal equivalente, lo que explica en parte por qué son tan habituales en trabajos especializados de bajo tonelaje.

El tonelaje de las máquinas verticales suele tener un límite más bajo que el de las horizontales: la mayoría de los modelos estándar se mueven entre 15 y 500 toneladas, aunque los híbridos especializados de cierre vertical e inyección horizontal pueden superar ampliamente esa cifra para piezas con insertos más grandes.

Cómo elegir la máquina adecuada para tu línea de producción

La decisión suele reducirse a tres preguntas:

• ¿La pieza necesita un inserto, sobremoldeo o inyección multimaterial? Si es así, empieza por lo vertical.
• ¿Se trata de producción de alto volumen de una pieza grande de un solo material? Lo horizontal es casi siempre la mejor opción.
• ¿Cuánto espacio de planta tienes realmente disponible? Las máquinas verticales tienen una huella menor por tonelada de fuerza de cierre, algo que importa en instalaciones con espacio limitado o en entornos de sala limpia.

Muchos fabricantes utilizan ambos tipos. Una planta que produce componentes de automóvil, por ejemplo, podría usar prensas horizontales para carcasas grandes de un solo disparo y prensas verticales más adelante en la línea para los conectores y sensores que van dentro de ellas.

Los 5 principales fabricantes de máquinas de inyección horizontal

1. ARBURG — Alemania

Fundada en 1923 cerca de Stuttgart y todavía propiedad íntegra de las familias Hehl y Keinath, Arburg construyó su reputación sobre la plataforma ALLROUNDER: una línea modular hidráulica, híbrida y eléctrica que va de aproximadamente 14 a 730 toneladas US, diseñada para reconfigurarse en la misma máquina base para una enorme variedad de piezas. La producción sigue concentrada en una única planta en Lossburg, Alemania, que la empresa considera clave para su control de calidad, y su base de clientes se inclina fuertemente hacia el moldeo médico y de envases de precisión.

2. Fu Chun Shin (FCS) — Taiwán

Fundada en 1974, FCS es el mayor fabricante de máquinas de inyección de Taiwán y la primera —y hasta ahora la única— empresa cotizada en bolsa dentro de la industria del moldeo por inyección del país. Su línea horizontal abarca aproximadamente de 30 a 4.000 toneladas, cubriendo desde componentes pequeños de precisión hasta grandes sistemas de doble placa y multicomponente, con opciones hidráulicas de ahorro energético y totalmente eléctricas en toda la gama.

3. Husky — Canadá

Fundada en 1953 en Bolton, Ontario, Husky es la máquina horizontal sobre la que funciona la mayor parte de la industria mundial de bebidas: es el mayor fabricante del mundo de moldes y máquinas para preformas PET, con su plataforma HyPET operando con herramientas de alta cavitación de hasta 200 cavidades para la producción de preformas de botellas. Más allá del PET, sus plataformas Hylectric y HyCAP se extienden a envases alimentarios de pared delgada, cierres, y moldeo médico o farmacéutico, todo construido sobre la misma arquitectura horizontal de alta velocidad que le dio su nombre en el sector del envase.

4. Chuan Lih Fa (CLF) — Taiwán

Fundada en 1966, CLF ha construido durante casi 60 años una reputación en máquinas horizontales de gran y muy gran tonelaje, con modelos que van de 60 toneladas hasta sistemas de doble placa de 5.000 toneladas, para parachoques y salpicaderos de automóvil, palés y grandes contenedores. Sus plataformas de rodillera y doble placa están diseñadas específicamente para las piezas de un solo disparo más grandes del mercado.

5. Haitian International — China

Fundada en 1966 en Ningbo, Haitian International es el mayor productor mundial de máquinas de inyección por volumen, fabricando entre 40.000 y 50.000 máquinas al año para clientes en más de 160 países. Su gama horizontal va de 44 toneladas hasta cifras récord: la empresa construyó y entregó una máquina de doble placa de 8.800 toneladas a un fabricante francés en 2023, considerada la máquina de inyección más grande jamás producida, con plataformas servo-hidráulicas, híbridas y totalmente eléctricas que cubren todo lo que hay en medio.

Los 5 principales fabricantes de máquinas de inyección vertical

1. Taiwan Kinki (TKC) — Taiwán

Con cerca de 40 años de experiencia, Taiwan Kinki fabrica casi exclusivamente máquinas de inyección verticales, y fue el primer fabricante taiwanés de máquinas verticales en adoptar los estándares ESG de la ONU. Sus series KET totalmente eléctrica, KC sin columnas y KR de alta capacidad van de 15 toneladas hasta unidades personalizadas de 800 toneladas, con moldeo de insertos, mesas rotativas y deslizantes, y prensas de caucho/silicona en toda la gama.

2. NISSEI — Japón

Fundada en 1947 por Katashi Aoki en Sakaki, Japón, NISSEI ha enviado más de 125.000 máquinas a más de 80 países y posee una patente fundacional sobre el mecanismo de inyección de tornillo en línea de tipo pistón giratorio que todavía se usa en toda la industria hoy en día. Sus series verticales TNX e híbrida TWX-RIII se diseñaron específicamente para la automatización del moldeo con insertos, con un diseño de cierre de perfil bajo que mantiene reducida la altura del molde y facilita integrar robots de extracción y articulados en trabajos de inserción de alto volumen.

3. ENGEL — Austria

Fundada en 1945 en Schwertberg y todavía propiedad familiar al 100%, ENGEL es uno de los mayores fabricantes de máquinas de inyección de línea completa del mundo, con una gama horizontal que llega hasta las 5.500 toneladas y raíces profundas en el moldeo de automóvil, médico y de envases. Sus máquinas verticales siguen el mismo enfoque centrado en la automatización: ENGEL ha suministrado prensas verticales a laboratorios de investigación universitarios específicamente para I+D de moldeo con insertos y materiales compuestos, lo que la convierte en una opción habitual como proveedor único para fabricantes que quieren ambos tipos de máquina de la misma empresa.

4. Yuh Dak Machinery — Taiwán

Fundada en 1986 y parte del Grupo Huarong, Yuh Dak se especializa en máquinas verticales de aproximadamente 15 a 300 toneladas, con cierre vertical de cuatro columnas para moldeo con insertos y mesas rotativas de dos colores basadas en oscilación de 180 grados para piezas multimaterial, una configuración habitual para burletes de automóvil y componentes de conectores de cable.

5. King's Solution — Taiwán

En funcionamiento desde 1983, King's Solution fabrica máquinas verticales de 4 y 2 columnas junto con sistemas dedicados de moldeo a baja presión (LPM) para encapsulado de electrónica, con hidráulica de bomba variable que ahorra energía y reduce el consumo hasta en un 50%. Sus configuraciones de mesa rotativa y doble mesa deslizante están diseñadas específicamente para el moldeo con insertos y la producción de LSR.

Preguntas frecuentes

¿Es mejor una máquina de inyección horizontal o vertical?

Ninguna es universalmente mejor: resuelven problemas distintos. Las máquinas horizontales ganan en volumen, rango de tonelaje y piezas grandes de un solo material. Las verticales ganan en moldeo con insertos, sobremoldeo y producción compacta con espacio limitado.

¿Para qué se utiliza el moldeo por inyección vertical?

Principalmente para moldeo con insertos y sobremoldeo, donde un componente metálico o preformado necesita apoyarse plano en el molde antes de la inyección. Las aplicaciones habituales incluyen conectores eléctricos, sobremoldeo de cables, componentes de dispositivos médicos y piezas de caucho de silicona líquida (LSR).

¿Cuál es el rango de tonelaje típico de cada tipo?

Las máquinas horizontales suelen ir de 50 a más de 4.000 toneladas. Las verticales suelen ir de 15 a 500 toneladas, aunque los híbridos especializados de cierre vertical/inyección horizontal pueden escalar considerablemente más para piezas con insertos más grandes.
