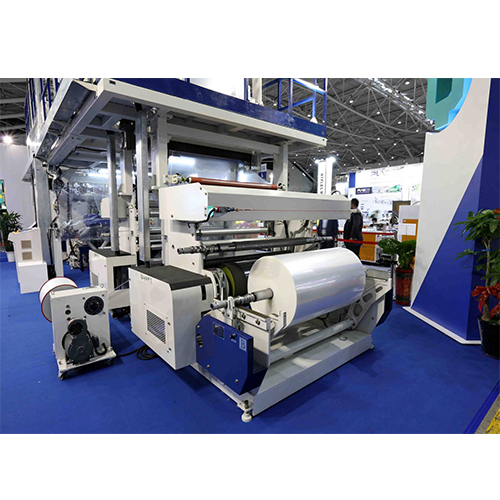

LÍNEA DE SOPLADO DE PELÍCULA DE CAPA MÚLTIPLE

Clasificación: Multi Layer Film Blowing Line

SHENGHONG MACHINERY CO., LTD.

País: Taiwan

Teléfono: 886-2-26108052

Fax: 886-2-26108053

Persona de contacto: Mr. Lin

Consulta Ahora

Modelo	META 50-55-50-1300	META 65-80-65-2100	META 653-502-1800
EXTRUSORA	(B)	(B)	(A+D)
Diámetro del tornillo	Ø55mm	Ø80mm	Ø50mm *2
Longitud del tornillo L/D	28/1 (Tornillo de barrera)	28/1 (Tornillo de barrera)	28/1 (Tornillo de barrera)
material del barril	ACM2	ACM2	ACM2
Material del tornillo	ACM2	ACM2	ACM2
Material del engranaje	SNCM21	SNCM21	SNCM21
Zonas de control de temperatura	3+1	4+2	(3+3) * 2
Sistema de llenado de barriles	Aire acondicionado	Aire acondicionado	Aire acondicionado
Filtro de pantalla	Estándar * 1	Cambiador de pantalla manual * 1	Cambiador de pantalla manual * 2
máx. Extrusión	80 kilos	180 kilos	55 kilos * 2
Motor principal	Motor de CA de 40 HP con inversor	Motor de CA de 100 HP con inversor	Motor de CA de 30 HP con inversor * 2
EXTRUSORA	(A+C)	(A+C)	(A+C+E)
Diámetro del tornillo	Ø50 mm * 2	Ø65 mm * 2	Ø65 mm * 3
Longitud del tornillo L/D	28/1 (Tornillo de barrera)	28/1 (Tornillo de barrera)	28/1 (Tornillo de barrera)
material del barril	ACM2	ACM2	ACM2
Material del tornillo	ACM2	ACM2	ACM2
Material del engranaje	SNCM21	SNCM21	SNCM21
Zonas de control de temperatura	(3+1) * 2	(4+3) * 2	(4+3) * 2...A+E (4+2) * 1.....C
Sistema de llenado de barriles	Aire acondicionado	Aire acondicionado	Aire acondicionado
Filtro de pantalla	Estándar * 2	Cambiador de pantalla manual * 2	Cambiador de pantalla manual * 3
máx. Extrusión	60 kg * 2	120 kg * 2	110 Kg * 3...A+C+E 100 kg * 2 ... A+E, 50 kg * 1 ... C
Motor principal	Motor de CA de 20 HP con inversor * 2	Motor de CA de 60 HP con inversor * 2	Motor de CA de 60 HP con inversor * 3
Troqueles espirales de inflación			300 O 400 Ø MM (A+B+C+D+E)
Zona de control	5	8	6
Espesor del tubo	0,02-0,15 mm	0,02-0,15 mm	0,02-0,15 mm
Ancho del tubo	1200 mm/máx.	2000 mm/máx.	1700 mm/máx...PE 1300~1600mm/Máx...PA
EQUIPOS DE REFRIGERACIÓN

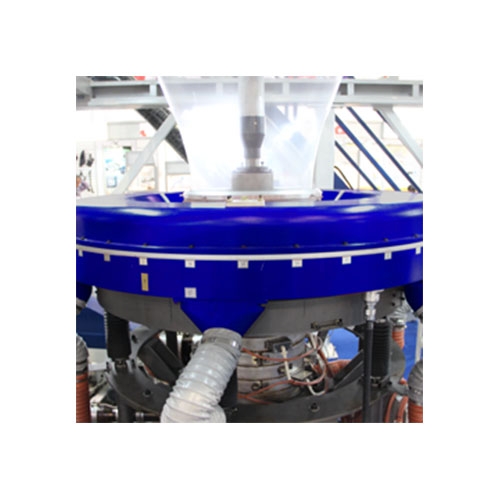

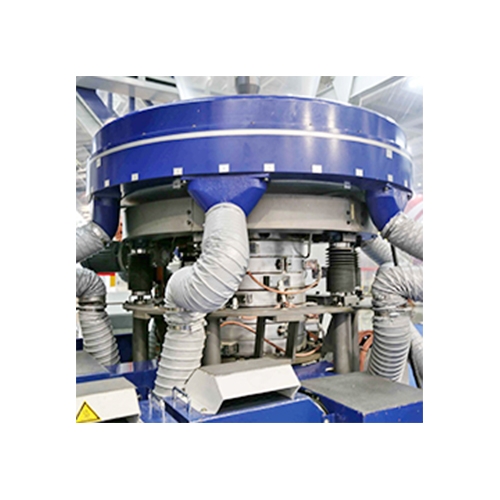

Anillo de aire de aleación de aluminio	Baja Presión Alta Anillo de aire de diseño de velocidad de aire	Baja presión Alta velocidad del aire	Anillo de aire de diseño
Soplador de aire	CA de 10 HP con inversor	CA de 20 HP con inversor	CA de 20 HP con inversor

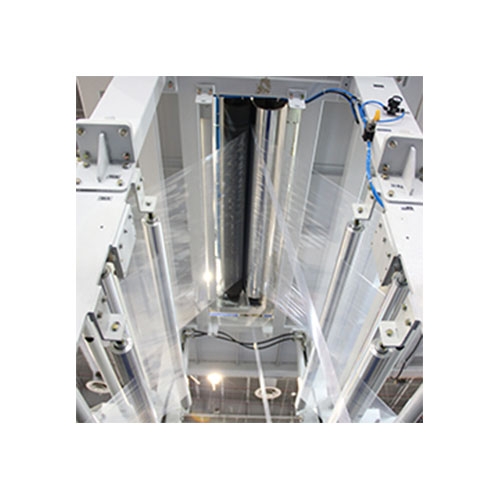

MÁQUINA RECOGEDORA
Rodillo de goma	Ø160 * 1300 L/mm * 1	Ø210 * 2100 L/mm * 1	Ø210 * 1800 L/mm * 1
Rodillo de acero al cromo duro	Ø160 * 1300 L/mm * 1	Ø210 * 1800 L/mm * 1	Ø210 * 1800 L/mm * 1
Rodillo guía de aluminio	Ø75 * 1300 L/mm * 4	Ø100 * 2100 L/mm * 4	Ø100 * 1800 L/mm * 4
Motor de recogida	1 HP CA con inversor	2 HP CA con inversor	2 HP CA con inversor
Velocidad de recogida	8~60 M/Mín./Máx.	6~40 M/Mín./Máx.	6~40 M/Mín./Máx.

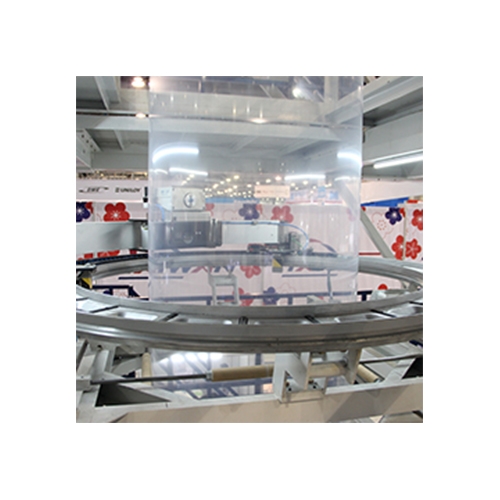

Estabilizador de burbujas	1 juego	1 juego	1 juego
Ampliar Rodillo	1 PC	1 PC	1 PC
DEVANADERA	BOBINADOR DOBLE TIPO FBW	BOBINADOR DOBLE TIPO FAW	TIPO FDW TOTALMENTE AUOT. BOBINADOR DOBLE (TIPO JUMBO DE SUPERFICIE)
motor bobinador	PAR DE CC DE 1 HP	PAR DE CC DE 2 HP	2HP AC+INVERSOR
Dimensiones del rodillo de goma de bobinado	Ø260 * 1300 L/mm Ø110 * 1300 L/mm	Ø260 * 2100 L/mm Ø110 * 2100 L/mm	Ø180 * 1800 L/mm
Dimensiones de los rodillos de aluminio	Ø75 * 1300 L/mm * 1	Ø100 * 2100 L/mm * 1	Ø100 * 1800 L/mm * 1
Segundo motor de rodillo de arrastre	PAR DE CC DE 1HP	PAR DE CC DE 2 HP	PAR DE CC DE 2 HP
Segundo rodillo de goma	Ø110 * 1300 L/mm	Ø160 * 2100 L/mm	Ø160 * 1800 L/mm
Segundo rodillo de acero al cromo duro	Ø160 * 1300 L/mm	Ø210 * 2100 L/mm	Ø210 * 1800 L/mm
Ampliar Rodillo	1 PC	1 PC	1 PC
Válvulas Neumáticas	1 paquete	1 paquete	1 paquete
máx. Diámetro de bobinado	Ø1000mm	Ø600mm	Ø1000mm
máx. Ancho de bobinado	1199 mm	2000 mm	1700 mm
Altura de la máquina	7.6~8.6 M/H	11,6 M/H	11,6 M/H
