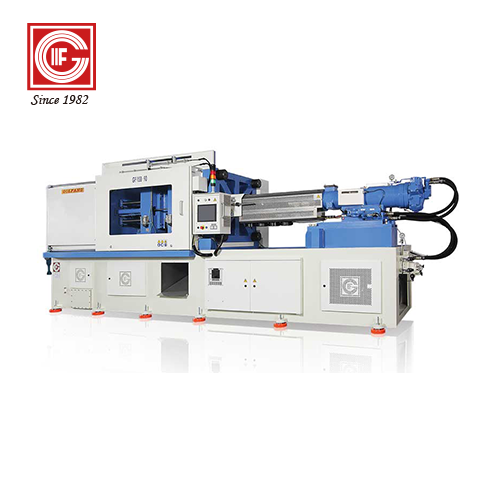

Máquina de Moldeo de Soplado por Inyección de Etapa Simple - Serie IB

Clasificación: Máquinas de moldeo por soplado

Applications: Food & Beverage Related Products All Kinds of Bottles & Containers Lifestyle & Cosmetics Packaging Medical Equipments Kettles Juice Bottles Milk Bottles Lubricant Bottles Plastic Bottles

GOLFANG MFG. & DEVELOPMENT CO., LTD.

País: Taiwán

Teléfono: 886-6-2795551

Fax: 886-6-2795553

Persona de contacto: Mr. Michael Chen

Vídeo Consulta Ahora

Unidad de Inyección: Fuerza Central con husillo en línea para unidad de plastificación.
Unidad de Sujeción: Sistema de cilindro doble con aumentador de presión RAM facilita rápido cierre de molde, detección de baja presión y aumento de rápido de presión.
Molde Macho: estación doble, gira 180 grados.

El sistema de presión hidráulica hace la operación de cierre de molde insonoro.
El molde está diseñado para girar 180 grados sobre eje vertical. El molde puede parar en cualquiera posición lo que facilita su desensamble y mantenimiento.

Unidad Hidráulica: El Sistema de Control de Flujo y Válvula Proporcional son utilizadas para controlar la presión y el flujo. Es sensitivo y fácil de operar.
PLC Unidad de Controlador Programable: Se utiliza una unidad de control HMI (Human Control Interface) como unidad de control central.

SOLICITUD:

Botellas para bebida PS / PE / PS

Botellas para Yogurt HIPS

Envases para cosméticos PET / PS / PP / PE

Biberones PPSU / PA / PP / PC

Pantallas de lámparas PC / PMMA

Bombillos PC LED

Envases médicos PP / PE / PET

Botellas deportivas TRITAN / PC

Envases para cosméticos PET / PS / PP / PE

Botella otros usos PET

Botellas otros usos PET/PP/PE

● El diseño de las máquinas de Inyección-Soplado de Golfang están basados en los modelos de máquinas más populares a nivel mundial con sistema de aumento de presión. Como resultado, las máquinas de Golfang cuentan con una construcción sólida, durable, calta precisión, alta estabilidad, fácil manejo, bajo costo de mantenimiento y sencillo.
● El precio del equipo es razonable, lo que reduce el costo de inversión del cliente en máquinas y moldes al tiempo que aumenta la competitividad de la producción y la comercialización simultáneamente.
● La máquina horizontal hace que la operación y el mantenimiento sean ergonómicos y proporciona una gran interacción entre el hombre y la máquina.
● El diseño del molde adopta el método de base de molde común. Simplemente con el cambio de parte del molde, se puede manipular la forma, el peso o incluso la longitud del producto. Dicha característica mecánica ahorra a los productores mucho tiempo en la alineación de moldes y reduce costosas contrataciones de gran experiencia en cambio de moldes. Reduce el costo del molde y, por lo tanto, aumenta las ventajas de la competitividad en pedidos que satisfacen las demandas actuales de comercialización de alta multiplicidad pero baja monotonía en las aplicaciones de fabricación.
● La máquina es más adecuada para fabricar productos de alta calidad y estándar, como biberones y envases cosméticos, cuyos productos terminados tienen una boca lisa y uniforme, gran sellado, cuerpo y fondo redondo y liso, calidad superior y sin marca de costura.
● Una gran variedad de resinas son aplicables para una producción integral, que incluye: PC PP PE PS COMO PMMA PET PETG TPR PES PPSU PA K-Resina.

MODEL NO.	UNIT	GF/IB-100			GF/IB-140			GF/IB-170
INJECTION - INLINE SCREW
		I06			I08			I10
Screw Dia.	mm	40	42	45	45	50	55	60	65	70
Inj. Capacity	cm3	135	150	170	250	300	365	600	700	800
Inj. Pressure	kg/cm2	1715	1555	1355	1880	1520	1260	1555	1320	1140
Inj. Rate	cm3/sec	115	125	145	132	165	200	185	220	250
Screw Revolving Speed	R.P.M.	25 - 200			20 - 190			20 – 160
Nozzel Sealing Force	tons	4			4.3			4.3
Heater	kw	8.5			17.2			19.2
CLAMPING-PRESSURE BOOSTER RAM SYSTEM
Clamping Force	tons	100			140			170
Die Open Force	tons	10			10			10
Space Between Tie Bars	H.V.(mm)	370 x 430			470 x 600			740 x 540
Platen Dimension	H-V (mm)	570 x 640			710 x 840			1030 x 830
Clamping Stroke	mm	475			575			1000
CORE UNIT
Number of Stations	-	2			2			2
BLOW UNIT
Work Pressure	kg/cm2	210			210			210
Pump Output	l/min	105			135			150
Pump Drive Motor	HP	30			40			50
Oil Tank Cap.	l	530			725			1000
Comp. Air	kg/cm2	8 - 35			8 - 35			8 - 35
MACHINE DIMENSION
Overall Dimension	Meter	5.3x1.3x2.8			6.2x1.42x2.9			8x1.8x3.4
Weight of Machine	tons	7.3			11			18.2
POWER REQUIREMENT
Cooling Water (UNDER 25oC)	Kcal/hr	10,000			15,000			19,000
Chilled Water (UNDER 10oC)	Kcal/hr	7,000			10,000			15,000
Air Compressor	l/min	250			300			500
Power Supply	kw	30			45			60

※ Golfang se reserva el derecho de cambiar las especificaciones anteriores de acuerdo con los requisitos del producto.

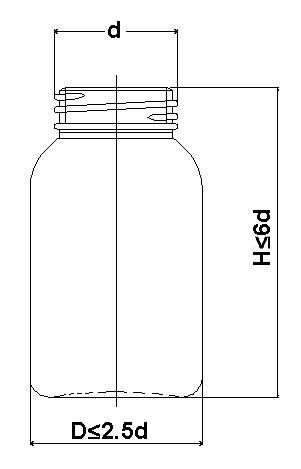

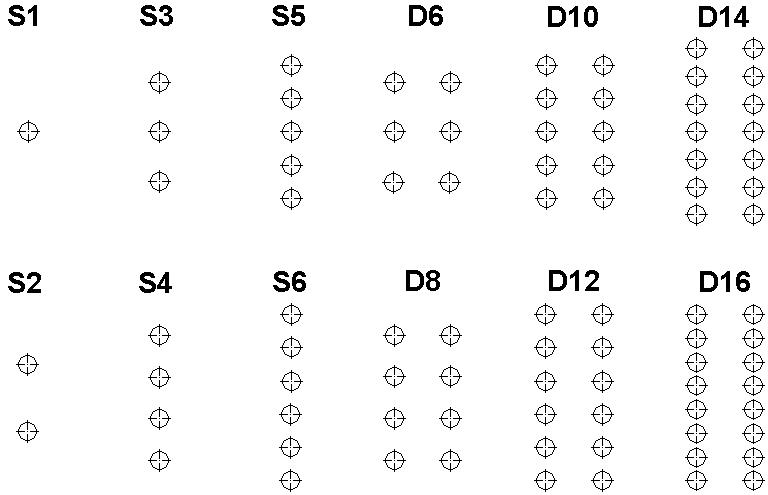

N º de Modelo.	d Thread out Dia. / mm	D (Máx.) / Mm	H (máx.) / Mm	Max. Cap./cc.	WG / Gram	Ciclo Timer / Sec.	Producción / hora / botella
IB-100-S1	95	120	180	1600	120	22 - 40	90 - 160
IB-100-S2	68	100	160	500	60	20 - 30	240 - 360
IB-100-S3	55	95	160	360	40	16 - 28	380 - 670
IB-100-S4	50	70	160	260	30	12 - 24	600 1200
IB-100-S5	43	55	160	240	24	10 - 20	900 - 1800
IB-100-S6	38	45	160	200	20	9 - 20	1100 - 2400
IB-100-S7	25	40	150	120	17	9 - 18	1400 - 2800
IB-100-S8	20	35	120	60	15	9 - 16	1800 a 3200
IB-100-S10	17.5	30	100	40	12	9 - 14	2500 - 4000
IB-100-S12	15	25	80	30	10	9 - 12	3600 - 4800
IB-140-S1	125	200	200	3000	250	25 - 65	55 - 140
IB-140-S2	100	180	175	1200	125	22 - 40	180 - 320
IB-140-S3	80	150	175	700	80	20 - 30	360 - 540
IB-140-S4	70	120	175	600	60	18 - 28	500 - 800
IB-140-S5	60	95	175	400	50	17 - 27	670 - 1000
IB-140-S6	50	75	175	320	40	16 - 24	900 - 1350
IB-140-D8	55	80	150	300	30	12 - 18	1600 - 2400
IB-140-D10	50	80	150	250	25	12 - 18	2000 - 3000
IB-140-D12	40	75	150	200	20	12 - 18	2400 - 3200
IB-140-D14	30	70	150	150	17.5	10 - 16	3100 - 5000
IB-140-D16	25	50	150	80	15.5	10 - 16	3600 - 5700
IB-140-D18	20	45	120	50	14	10 - 16	4000 - 6400
IB-170-S1	150	300	300	12 "Globo	420	50 - 90	40 - 72
IB-170-S2	80	150	250	Globo de 8 "	210	45 - 60	120 - 160
IB-170-S3	70	120	250	Globo de 6 "	105	35 - 50	210 - 310
IB-170-S4 / LED	70	120	120	4 "	40	19 ~ 23	600 - 750
IB-170-D8 / LED	60	70	120	2 "	20	19 - 23	1200 - 1500
IB-170-S8 / LED	45	60	120	2 "	20	19 - 23	1200 - 1500
IB-230-S1	160	400	450	Globo de 16 "	800	50 - 120	30 - 102
IB-230-S2	125	245	300	Globo de 8 "	400	45 - 60	30 - 80
IB-230-S3	95	160	300	Globo de 6 "	260	35 - 50	30 - 102
IB-125Y-D14	35	53	110	180	9	7.5 - 8.5	5900 - 6700
IB-125Y-D16	30	50	90	130	6.5	6.8 - 7.5	7600 - 8400
IB-125Y-D18	24	40	80	60	5	6 - 6.3	10000 - 10800

※ Esta lista usa la tasa de contracción del moldeado y la gravedad específica del poliestireno (PS) como estándar.

Las especificaciones anteriores son sólo para fines de referencia y pueden variarse según el diseño del envase y tamaño total.

ACCESORIOS	O STANDARD △OPCIÓN
Dispositivo de Parada de Emergencia
Clamping Safety Device
Eyector Neumático
Rodamiento sin aceite
Alarma de sobrecalentamiento de aceite hidráulico
Generador de Aspiración
Tolva
Circuito de Control DC
Control Electro-hidráulico proporcional
Transductor
Unidad de control de temperatura PLC
Variable vane pump
Compresor de aire	△
Cargador Automático	△
Sistema IC de Medio de transferencia de calor	△
Bomba múltiple	△
Tornillo Especial	△
Servo motor	△
Shutoff Nozzle	△
