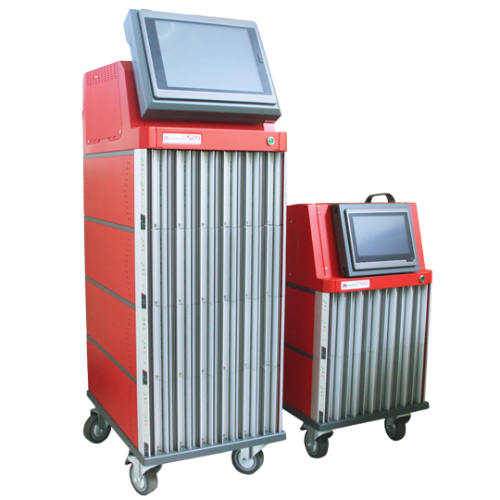

Serie de controladores de temperatura para microcomputadoras (alto nivel)

Nota de producto

• Construcción de mainframe con alta calidad aprobada por todos los requisitos de seguridad, todos los componentes están fabricados en Europa, América

Características del producto

• Contiene tipos de modelos MPR y MPE.

• Con control simultáneo de múltiples etapas y ayuda al cliente a reducir costos.

• A través del puerto de comunicación se configura el procedimiento, almacenamiento de archivos.

• Módulo de detección de fuga eléctrica / FUSIBLE señal de avería de circuito abierto.

• Se programan una variedad de funciones de protección para evitar errores humanos que causen daños a termopares, calentadores y paneles de control de temperatura.

Nota de producto

• Controlador de temperatura de canal caliente Muti-Cavity Control de temperatura de 24 ~ 240 zonas

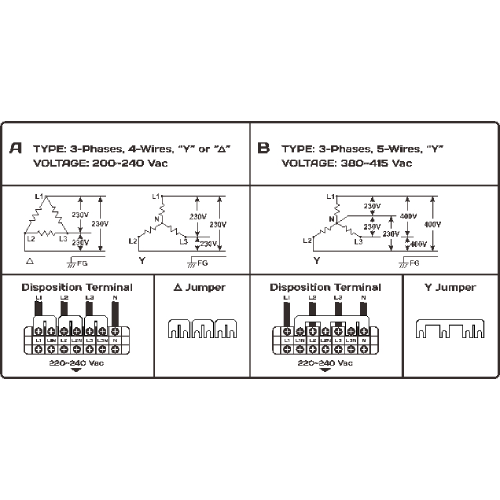

Disposición de energía

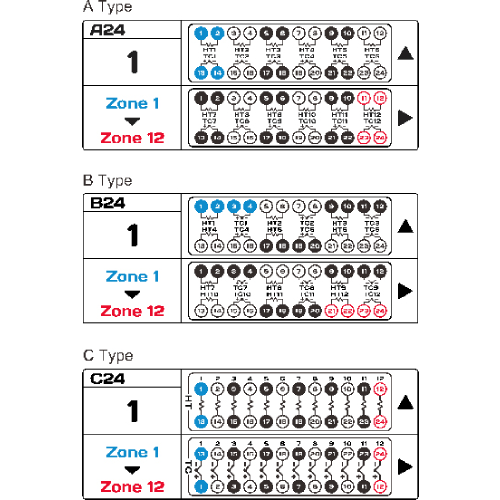

Cableado del conector

Especificaciones de HMI

Introducción a las pantallas de monitorización y control

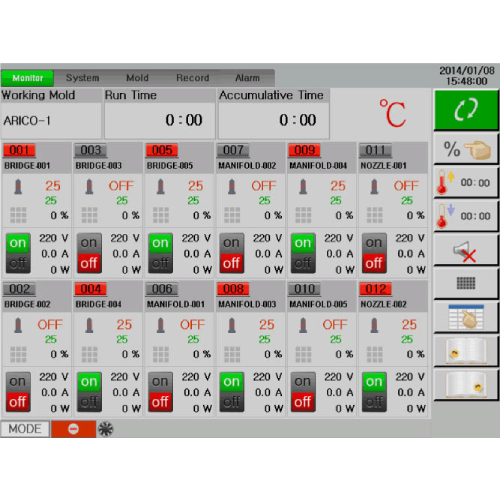

Menú principal del monitor:
Visualización de la temperatura del molde de trabajo por zona, nombre de zona editable, temperatura práctica, salida, datos del calentador y otras funciones.

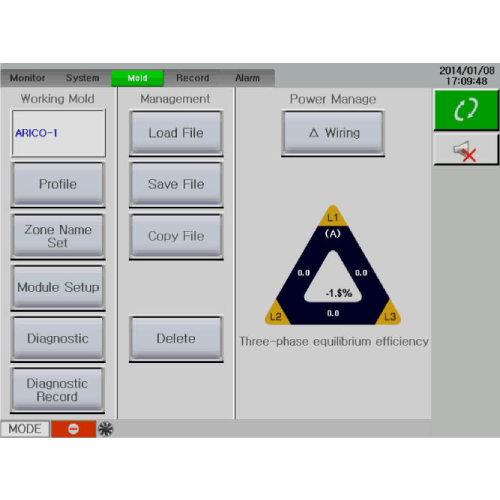

Página del molde:
Perfil de molde, conjunto de nombre de zona, configuración de módulo, diagnóstico, registros de diagnóstico, carga / guardado / copia / eliminación de archivos, administración de energía, cableado

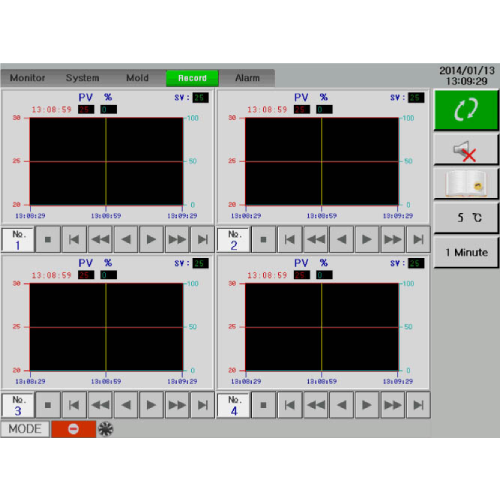

Página de registro de curva de registro:
Visualización práctica de la curva de valor y porcentaje de salida; Configure 8 secciones a la vez.

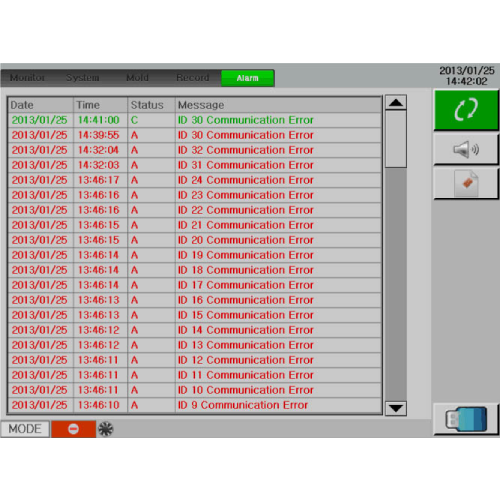

Página de registro de alarmas:
Consulta del registro del historial de alarmas.

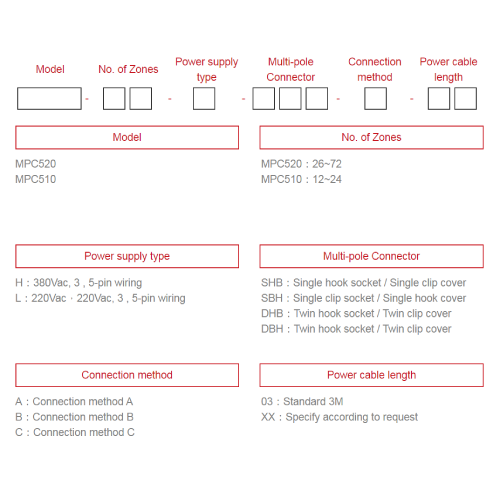

Lista de orden

Accesorios Opcionales

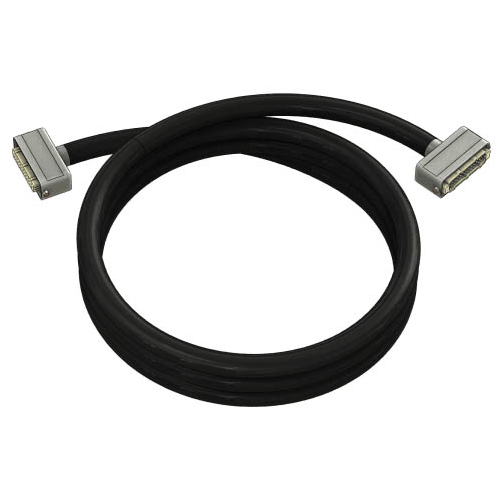

• Cable de extensión, placa frontal en blanco, USB, conector multipolar

Características del producto

• Perspectiva del usuario ajustable: 110 ° ～ 145 °

• Diseño de gabinete tipo rack

• Puerto USB

• LCD TFT SVGA de 10,4 "

• Flash NAND 8M + 128M

• Sección del módulo 15A 2 zonas / 30A 1 zona

• El complemento del módulo diseñado para mantener fácilmente

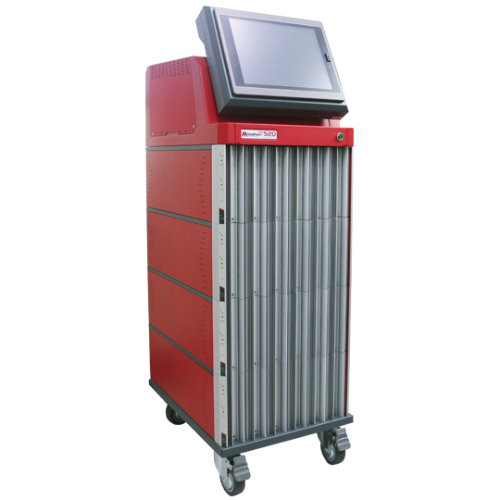

El controlador de temperatura de canal caliente de múltiples cavidades MPC520. Un solo controlador de temperatura tiene de 26 a 72 puntos e incluso hasta 240 puntos en una red. Las operaciones de mantenimiento se pueden simplificar con su diseño de dispositivo modularizado y configuración basada en requisitos. Los costos de compra se reducen en gran medida gracias a su exclusivo control de temperatura, con dos puntos dentro de un nivel.
La interfaz de usuario basada en GUI, junto con su ángulo de perspectiva ajustable, es fácil de adoptar rápidamente en el control multipunto. La función de comunicación RS485 le permite configurar varios controles a la vez para simplificar las operaciones necesarias. Las funciones prácticas e integradas del sensor e indicador de corriente benefician a varias aplicaciones, especialmente la automotriz, la inyección de palanquilla de botella y los suministros médicos, al darse cuenta del concepto de control integral.

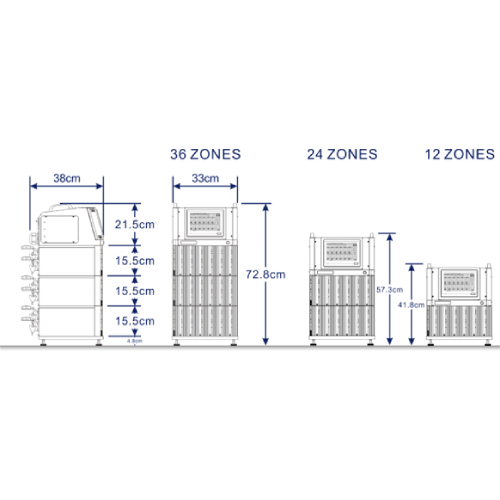

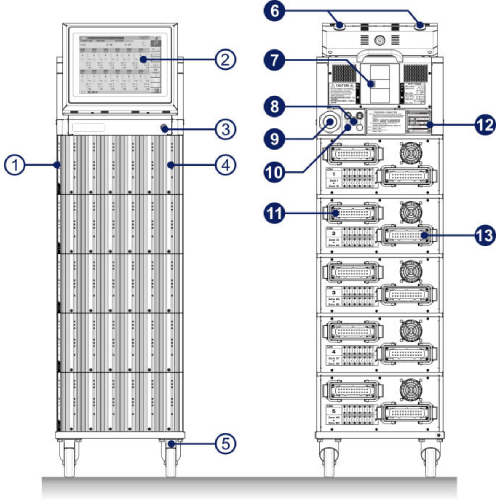

Diagrama externo

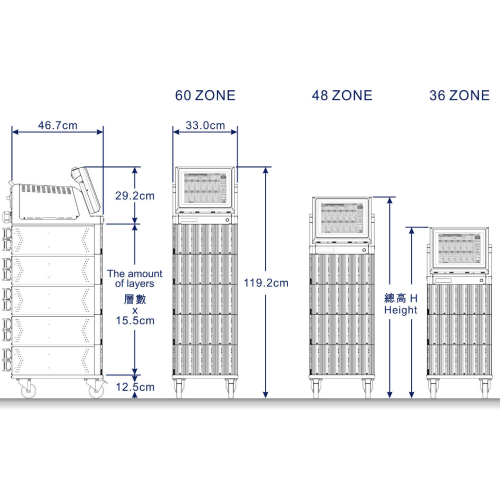

Altura (H) = 41,7 + 15,5 x (la cantidad de capas) cm

1. Marcado de zona
2. HMI
3. Indicador de energía
4. Módulo de control de temperatura
5. Rodillo bloqueable
6. Indicador de estado del sistema
7. Interruptor de alimentación principal / NFB
8. Luz indicadora de fuente de sobretensión (OVS)
9. Cable de alimentación
10. Puerto de comunicaciones
11. Conector multipolar 1
12. Placa de identificación de la máquina
13. Conector multipolar 2

Product Features

• Adjustable user perspective: 110°～145°

• Rack type cabinet design

• USB port

• 10.4” TFT SVGA LCD

• NAND Flash 8M +128M

• Module section 15A 2 zone / 30A 1 zone

• The module plug-in designed for maintains easily

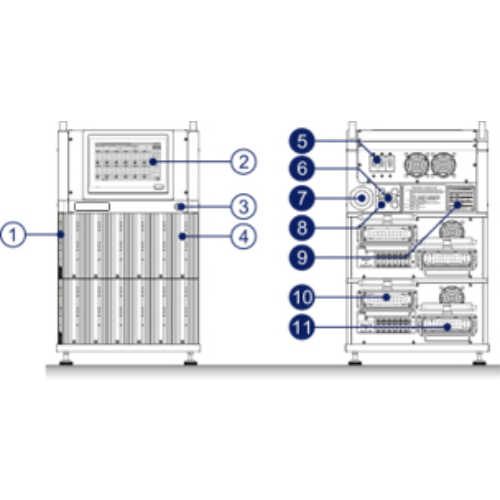

External Diagram

1. Zone marking
2. HMI
3. Power indicator
4. Temperature control module
5. Main power switch / NFB
6. Over-voltage/phase-lose source indicator (OVS)
7. Power cable
8. Communications port
9. Machine name plate
10. Multi-pole connector 1
11. Multi-pole connector 2

Function
